水冷式开放冷水机
商品详情
产品名称： 水冷式开放冷水机
★ 可订制耐酸式、防爆式
产品介绍：
◆ 压缩机
压缩机采用 (大金三洋谷轮三菱)等进口品牌全密闭涡旋式压缩机， 比往复式压缩机效能高20%—30%，具有运行平稳可靠效率高故障率低维护方便等优点，可根据客户需求和冷吨位大小，采用单压缩机或多压缩机组合，压缩机可依负载变化，自动交替运转，平衡各压缩机的运行时数，达到节省能耗及延长了冷水机组的使用期限的效果。
全密闭涡旋式压缩机有适用于R22R134a,R407c等多种冷媒供工质的形式。
◆ 壳管式冷凝器与蒸发器
冷凝器采用从德国日本原装进口及国产免检产品等不同类型的换热铜管,铜管外表面加工成梯形低肋管,增大换热面积,增强换热性能,铜管内表面光滑,使水压降低,且易于清洗保养。
蒸发器采用内螺纹式高效换热铜管,铜管外表面螺纹光滑以及水侧折流板采取非短路设计,使冷冻水混合换热效率提高。
◆ 冷冻配件
冷冻配件选用全球最知名品牌(丹弗斯艾可斯波兰)等,质量上乘、性能卓越。
◆ 电控系统
电控系统采用高智能PLC、PC级微电脑控制系统。反应灵敏，控制精确，具有自动加卸载，定时开关机以及记录故障原因等多重功能，并可实现远程中央监控。

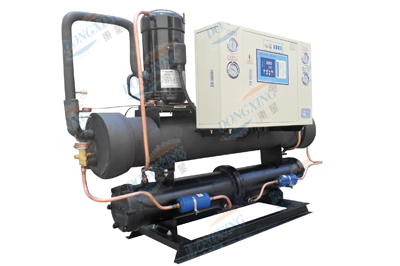

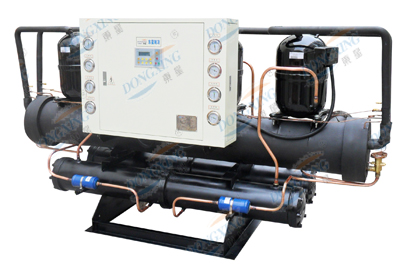

产品细节图：
应用领域：
电力、冶金、石化、机械、电子、注塑、电镀、印刷、PCB电路板等工业领域。
产品参数：
DX-WT系列 水冷式开放冷水机组系列参数
型号 | DX-003WT | DX-005WT | DX-008WT | DX-010WT | DX-012WT | DX-015WT | DX-020WT | ||
使用电源 | 3φ-50Hz-380v | ||||||||
制冷量 | kw | 9.7 | 16.7 | 24.6 | 33.4 | 42.3 | 50.6 | 65.5 | |
Kcal/h | 8,430 | 14,360 | 21,150 | 28,720 | 36,370 | 43,150 | 58,910 | ||
消耗电力 | kw | 2.4 | 4.1 | 6.0 | 8.1 | 10.3 | 12.4 | 16.5 | |
冷冻水流量 | m3/h | 1.68 | 2.73 | 4.5 | 5.7 | 7.2 | 8.6 | 11.3 | |
冷却水流量 | m3/h | 2.1 | 3.3 | 5.6 | 7.1 | 9.0 | 10.8 | 14.5 | |
压缩机 | 型式 | 全密闭涡旋、活塞式 | |||||||
启动方式 | 直接启动 | ||||||||
输入功率 | kw | 2.3 | 3.8 | 5.6 | 7.5 | 9.4 | 11.3 | 15.0 | |
冷媒 | 型式 | R-22 | |||||||
控制方式 | 毛细管 | 感温式外部均压膨胀阀 | |||||||
填充量 | Kg | 1.5 | 2.5 | 4.0 | 5.0 | 6.2 | 7.5 | 10.5 | |
蒸发器 | 型式 | 壳管式 | |||||||
管径 | B | DN25 | DN40 | DN50 | |||||
冷凝器 | 型式 | 壳管式 | |||||||
管径 | B | DN25 | DN40 | DN40 | |||||
保护装置 | 高低压开关、防冻保护、可溶栓/ 安全阀、过载保护装置、线圈过热保护器、温度自动保护开关等 | ||||||||
外型尺寸 | 长 | mm | 600 | 950 | 1260 | 1260 | 1260 | 1600 | 1600 |
宽 | mm | 500 | 500 | 500 | 650 | 650 | 650 | 700 | |
高 | mm | 1100 | 1220 | 1220 | 1220 | 1300 | 1300 | 1300 | |
机组重量 | kg | 130 | 150 | 260 | 280 | 300 | 460 | 520 | |
DX-WT系列 水冷开放式冷水机组系列参数
型号 | DX-025WT | DX-030WT | DX-035WT | DX-040WT | DX-045WT | DX-050WT | DX-060WT | ||||
使用电源 | 3φ-50Hz-380v | ||||||||||
制冷量 | kw | 82.1 | 99.9 | 113.7 | 131.3 | 146.7 | 163 | 195.8 | |||
Kcal/h | 70,606 | 85,914 | 97,782 | 112,918 | 126,162 | 140,180 | 168,388 | ||||
消耗电力 | kw | 20.2 | 24.6 | 28.3 | 32.2 | 36.5 | 40.3 | 48.5 | |||
冷冻水流量 | m3/h | 14.2 | 16.8 | 19.7 | 22.2 | 25.3 | 27.8 | 33.3 | |||
冷却水流量 | m3/h | 18.0 | 21.5 | 25.2 | 28.6 | 32.3 | 35.9 | 42.8 | |||
压缩机 | 型式 | 全密闭涡旋、活塞式 | |||||||||
启动方式 | 直接启动 | ||||||||||
输入功率 | kw | 18.8 | 22.5 | 26.3 | 30.0 | 33.8 | 37.5 | 45.0 | |||
冷媒 | 型式 | R-22 | |||||||||
控制方式 | 感温式外部均压膨胀阀 | ||||||||||
填充量 | Kg | 12.5 | 15.0 | 17.5 | 20.2 | 22.5 | 25.0 | 30.0 | |||
蒸发器 | 型式 | 壳管式 | |||||||||
管径 | B | DN65 | DN80 | ||||||||
冷凝器 | 型式 | 壳管式 | |||||||||
管径 | B | DN65 | DN80 | ||||||||
保护装置 | 高低压开关、防冻保护、可溶栓/ 安全阀、过载保护装置、线圈过热保护器、温度自动保护开关等 | ||||||||||
外型尺寸 | 长 | mm | 1850 | 1850 | 2250 | 2250 | 2250 | 2250 | 2600 | ||
宽 | mm | 700 | 700 | 700 | 850 | 850 | 850 | 850 | |||
高 | mm | 1300 | 1360 | 1360 | 1420 | 1420 | 1420 | 1420 | |||
机组重量 | kg | 600 | 850 | 960 | 1050 | 1250 | 1380 | 1550 | |||
注：
1、以上规格参数参力的测定工况：冷冻水入口温度为12℃，出口温度为7℃，冷却水入口温度30℃，出口温度为35℃，污垢系数0,。0001m2℃/w
2、以上规格内容会因产品改良而有所变动。恕不另行通知，如有特殊要求，订货前提出要求规范。
